Material de contacto y proceso de fabricación
El material de contacto AgNi(30)C(3) consta de plata, níquel y grafito, que tiene buena conductividad eléctrica y resistencia al desgaste. Para optimizar aún más sus propiedades, los investigadores de
Fudar Alloy Materials han explorado dos procesos de fabricación principales: mezcla mecánica de polvo y recubrimiento químico.
1. Método de mezcla mecánica de polvo
Al mezclar polvo de plata, polvo de níquel y polvo de grafito, se da forma al laminado inicial y luego se sinteriza en una atmósfera de hidrógeno, finalmente, el producto terminado se vuelve a laminar.
Características: Proceso simple, pero distribución desigual de partículas, la fase de refuerzo es fácil de aglomerar, lo que afecta el rendimiento integral del material.
2. Método de recubrimiento químico
Usando tecnología de recubrimiento químico, recubrimiento de plata en la superficie de partículas de níquel y grafito y luego mezcla, sinterización y represión.
Características: Distribución uniforme de las partículas preparadas, la interfaz unida con el estado metalúrgico, mejorando significativamente el rendimiento integral del material.
Efecto de dos procesos sobre las propiedades del material
1. Análisis de la microestructura
En el material fabricado mediante el método de mezcla mecánica de polvos, las partículas de níquel y grafito se distribuyen de forma desigual, lo que facilita la formación de aglomerados, lo que genera propiedades inestables del material.
El método de recubrimiento químico permite que las partículas de níquel y grafito se distribuyan uniformemente en la matriz de plata, y la fase de refuerzo es fina y uniformemente dispersa.

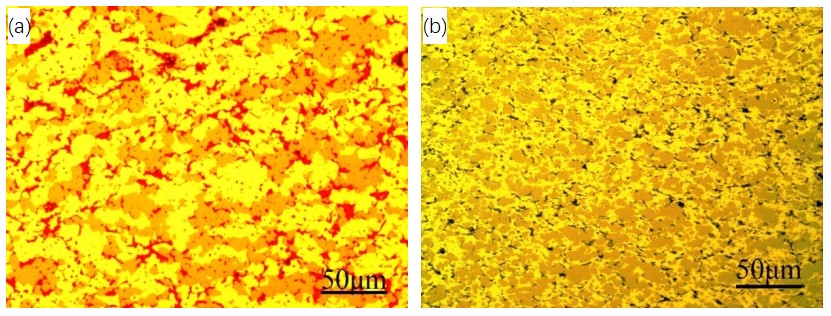

Organización metalográfica de productos de AgNi30C3 preparados mediante diferentes procesos
a—Método de mezcla mecánica de polvos; b—Método de recubrimiento químico
2. Morfología de la fractura
La fractura del método de mezcla mecánica es frágil, la fase de refuerzo se desprende fácilmente y la resistencia de unión interfacial es baja.
La fractura del método de recubrimiento químico muestra nervaduras desgarradas y cavidades duras, con mayor resistencia de unión interfacial y se impide eficazmente la extensión de la grieta.

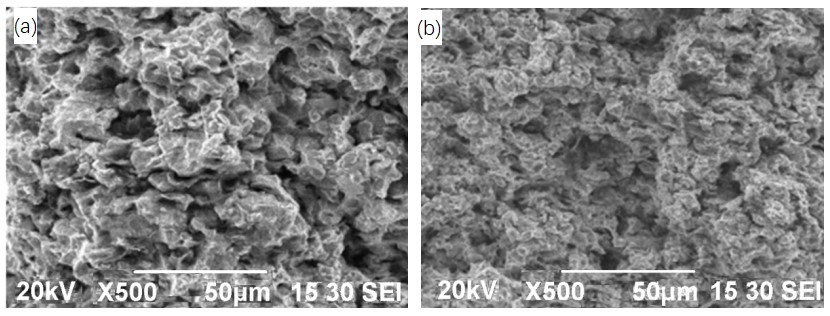

Fotografías SEM de fracturas de productos de AgNi30C3 preparados mediante diferentes procesos
a—Método de mezcla mecánica de polvos; b—Método de recubrimiento químico
3. Comparación de propiedades físicas
Densidad: La densidad del material fabricado mediante el método de recubrimiento químico es mayor y la densificación de la interfaz de partículas durante el proceso de sinterización es más adecuada.
Dureza: La dureza del material recubierto químicamente es mayor y la distribución uniforme de las partículas mejora el efecto de fijación de la fase de refuerzo.
Resistividad: La resistividad de los materiales recubiertos químicamente es menor y la red conductora es más completa.

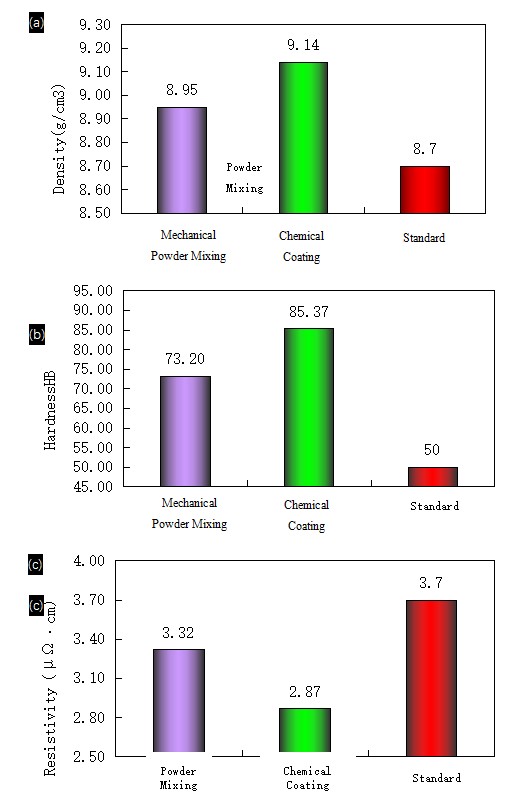

Efecto de diferentes procesos de preparación sobre las propiedades físicas del AgNi30C3
a--Comparación de densidad; b--Comparación de dureza; c--Comparación de dureza
Ventajas del método de recubrimiento químico
Los resultados del estudio muestran que los materiales de contacto AgNi(30)C(3) fabricados mediante el método de recubrimiento químico muestran una mejora significativa en propiedades clave como dureza, densidad y resistividad en comparación con el método de mezcla mecánica de polvo. Esto se debe principalmente a su distribución de partículas más uniforme y a una mayor resistencia de unión interfacial, lo que proporciona una solución más confiable para los disyuntores de aire inteligentes.
Perspectiva de futuro
Con el rápido desarrollo de la red inteligente y del mercado eléctrico de bajo voltaje, los requisitos para el rendimiento del material de contacto mejorarán aún más. En el futuro, optimizar los parámetros del proceso del método de recubrimiento químico y explorar nuevos materiales compuestos será una dirección importante para mejorar el rendimiento de los interruptores automáticos de aire inteligentes.
A través de una investigación en profundidad sobre el proceso de preparación, los materiales de contacto AgNi(30)C(3) demuestran su gran potencial de rendimiento. En la era de la inteligencia, estas innovaciones tecnológicas proporcionarán una sólida garantía para la seguridad y confiabilidad de los sistemas de energía. Para obtener más información sobre Fudarsolutions o para programar una consulta con nuestros expertos, no dude en ponerse en contacto.
