Sin embargo, los contactos de relé deben operar bajo condiciones eléctricas exigentes. Al conmutar cargas resistivas como lámparas de automóviles, la corriente de irrupción puede alcanzar de 5 a 10 veces la corriente nominal, aumentando el riesgo de soldadura por contacto. Al conmutar cargas inductivas como motores, la duración del arco se vuelve más larga y más difícil de extinguir, lo que conduce a una erosión severa de la superficie de contacto. Estos efectos reducen directamente la confiabilidad del contacto, acortan la vida eléctrica y, en última instancia, pueden afectar la seguridad y estabilidad de todo el sistema del vehículo.
Por lo tanto, mejorar la resistencia a la erosión por arco de
los materiales de contacto eléctrico sigue siendo un tema clave en el desarrollo de relés automotrices. Entre los materiales de contacto ampliamente utilizados, AgSnO₂ (óxido de plata y estaño) ha atraído una atención significativa por su fuerte resistencia a la soldadura y la transferencia de material. Para mejorar aún más su rendimiento, los investigadores han estudiado el efecto de agregar indio (In) a AgSnO₂ y han evaluado cómo los diferentes niveles de indio influyen en el comportamiento del contacto bajo condiciones de operación del relé.
Objetivo de la investigación
Este estudio se diseñó para examinar cómo los diferentes contenidos de indio (1,5 %, 3,5 % y 5,5 %) afectan el rendimiento de los materiales de contacto de AgSnO₂ en aplicaciones de relés automotrices.
Mediante la comparación de indicadores clave de rendimiento, como la pérdida de masa, la energía del arco, la fuerza de soldadura y la morfología de la superficie, el estudio buscó identificar un rango adecuado de contenido de indio y proporcionar una referencia para la optimización de los materiales de contacto de los relés.
Método de prueba
Para simular con la mayor precisión posible las condiciones reales de funcionamiento de un relé automotriz, se prepararon cables de AgSnO₂ con diferentes contenidos de indio mediante el método de oxidación interna y se procesaron para formar contactos tipo remache.
Las pruebas se realizaron en una plataforma de simulación del rendimiento de contactos eléctricos capaz de reproducir el movimiento de los contactos y recopilar datos en tiempo real, como la energía y la duración del arco, y la fuerza de soldadura. Los parámetros de prueba se ajustaron según las condiciones de funcionamiento de un relé automotriz representativo.
La pérdida de masa se calculó comparando el peso del contacto antes y después de la prueba. Además, se utilizó microscopía electrónica de barrido (MEB) para analizar las superficies de contacto erosionadas y evaluar los cambios microestructurales tras repetidas operaciones.
Resultados clave
Los resultados mostraron que el contenido de indio tiene una influencia clara y medible en el rendimiento de la erosión por arco de los contactos de AgSnO₂.

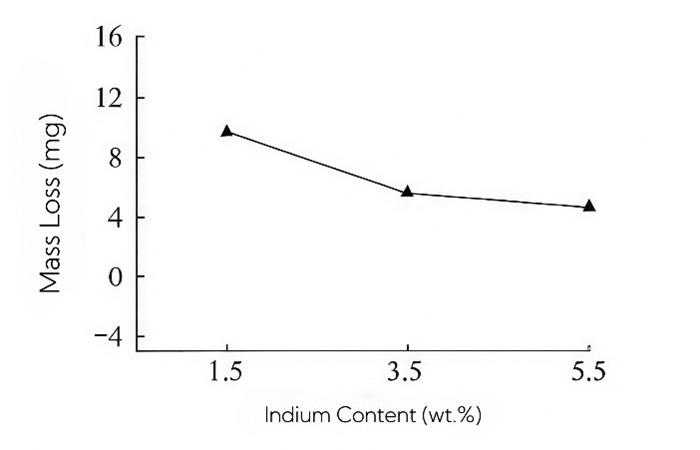

1. Menor pérdida de masa con mayor contenido de indio
A medida que aumentaba el contenido de indio, la pérdida de masa del contacto disminuía gradualmente.
Esto se debe principalmente a que el In₂O₃ de alto punto de fusión aumenta la viscosidad del baño fundido. Como resultado, es menos probable que la plata líquida salpique de la superficie de contacto, lo que reduce la pérdida de material.
Con un 5,5 % de indio, los contactos mostraron la menor pérdida de masa. Las salpicaduras superficiales eran principalmente partículas finas en lugar de grandes gotas esféricas, lo que indica una mayor resistencia a la erosión por arco.

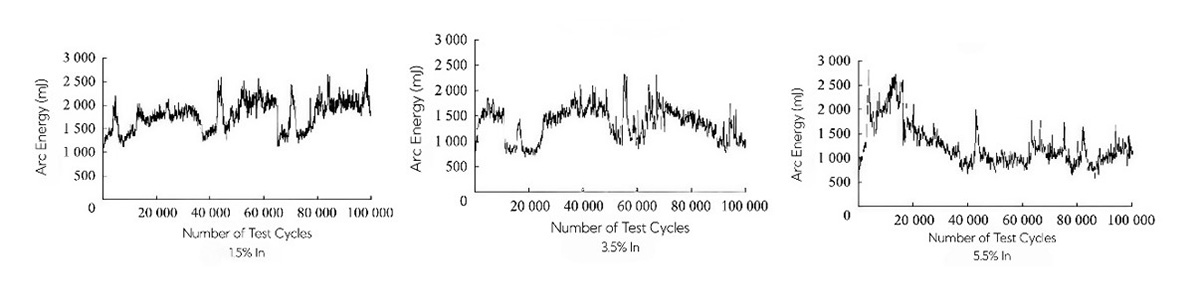

2. El comportamiento de la energía del arco depende del nivel de indio
Cuando el contenido de indio era del 1,5 % o del 3,5 %, la energía del arco se estabilizó gradualmente a medida que aumentaba el número de ciclos de conmutación, lo que sugiere un comportamiento de contacto relativamente estable.
Sin embargo, con un 5,5 % de indio, la energía del arco primero aumentó, luego disminuyó y finalmente se estabilizó. Esta tendencia probablemente esté relacionada con la mayor dureza del material de contacto a niveles más altos de indio. Una mayor dureza puede reducir el área de contacto inicial y hacer que el rebote del contacto sea más probable, lo que aumenta la energía del arco en la etapa inicial de la operación.
A medida que continúa la conmutación, la superficie de contacto se vuelve más uniforme debido a la erosión del arco, el área de contacto efectiva mejora y la energía del arco se estabiliza gradualmente. Esto indica que, si bien un mayor contenido de indio beneficia la resistencia a la erosión, los niveles excesivos pueden afectar la estabilidad de la conmutación en la etapa inicial.
3. Un mayor contenido de indio mejora el rendimiento antisoldadura

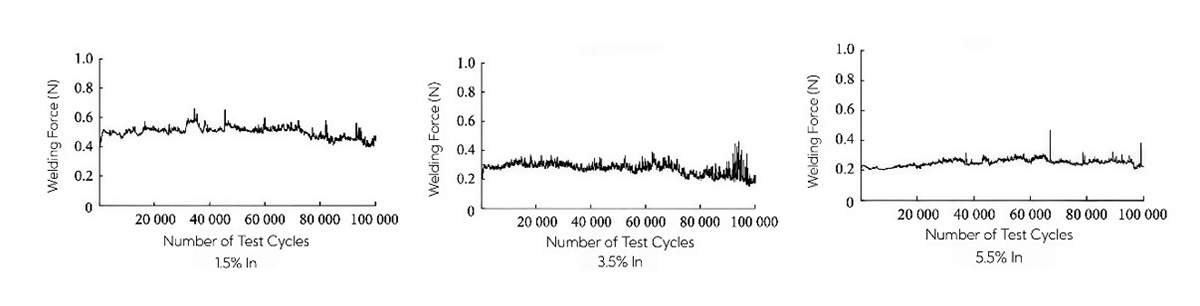

La fuerza de soldadura es un indicador clave de la tendencia de los contactos a pegarse durante la operación.
El estudio mostró que la fuerza de soldadura fue más alta con 1,5% de indio, alcanzando aproximadamente 0,5 N. A medida que aumentaba el contenido de indio, la fuerza de soldadura disminuía significativamente, cayendo a alrededor de 0,2 N con 5,5%.
Este resultado indica que un mayor contenido de indio puede mejorar notablemente el rendimiento antisoldadura. Una razón es que el In₂O₃ se separa más fácilmente de la plata fundida, lo que reduce la fuerza de unión en la interfaz de contacto y disminuye el riesgo de soldadura.
Se realizó una observación notable con 3,5% de indio: después de 90.000 ciclos eléctricos, la fuerza de soldadura aumentó de nuevo a casi 0,4 N. Dado que el umbral de fuerza de ruptura de los relés automotrices es de alrededor de 0,4 N, esto sugiere que, en una operación a largo plazo, un nivel de indio del 3,5% aún puede presentar cierto riesgo de soldadura.

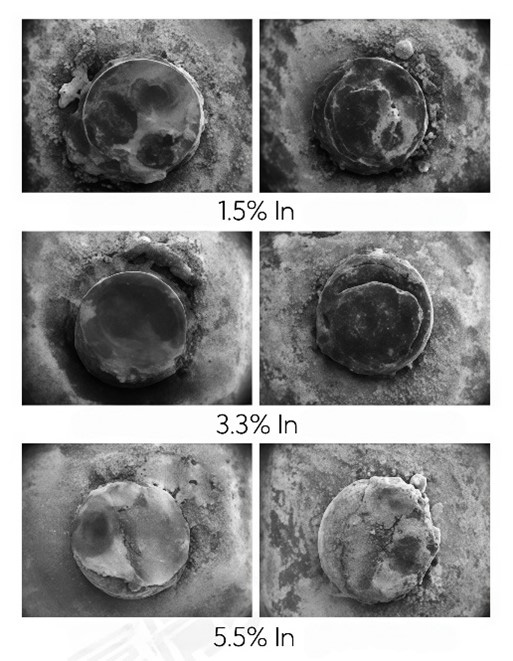

4. La morfología de la superficie confirma las diferencias de rendimiento
. El análisis SEM reveló además claras diferencias en la morfología de la erosión.
Con un 1,5 % de indio, la superficie de contacto mostró una fusión extensa y una gran cantidad de salpicaduras gruesas, lo que indica una erosión por arco más severa.
Con un 5,5 % de indio, la superficie erosionada mostró áreas fundidas más dispersas y gotas más finas. Aunque se observó pulverización catódica del metal, el aumento de la viscosidad del baño fundido contribuyó a reducir la pérdida total de material. Estos cambios microestructurales se reflejaron directamente en el rendimiento eléctrico macroscópico de los contactos.
Conclusión
Basándose en el análisis combinado de la pérdida de masa, la energía del arco, la fuerza de soldadura y la morfología de la superficie, se pueden extraer varias conclusiones:
- El aumento del contenido de indio ayuda a reducir las salpicaduras y la pérdida de material, mejorando la resistencia a la erosión del arco.
- Un mayor contenido de indio también reduce la fuerza de soldadura y mejora el rendimiento antisoldadura.
- Un contenido de indio excesivamente alto puede aumentar el rebote del contacto inicial y aumentar temporalmente la energía del arco.
- Para aplicaciones de relés automotrices, teniendo en cuenta el rendimiento eléctrico, los requisitos de fuerza de ruptura del relé y el control de costos, el rango de contenido de indio recomendado es del 3,5 % al 5,5 %.
Mirando hacia el futuro
A medida que los sistemas eléctricos automotrices evolucionan, los contactos de relé deben ofrecer mayor confiabilidad y una vida útil más larga. Este estudio proporciona una referencia útil para optimizar los materiales de contacto de AgSnO₂, demostrando que un contenido adecuado de indio puede ayudar a equilibrar el rendimiento antisoldadura, la estabilidad del arco y la pérdida de material.
