A medida que los contactores se vuelven más compactos y aumentan los requisitos de resistencia eléctrica, sus
materiales de contacto deben soportar corrientes más altas y decenas o incluso cientos de miles de operaciones de conmutación. En estas condiciones, la soldadura de contacto, la transferencia de material, la erosión por arco y el agrietamiento de la superficie pueden provocar fallas prematuras.
El níquel-plata (AgNi) se usa ampliamente en dispositivos de conmutación de bajo voltaje debido a su buena conductividad eléctrica, resistencia de contacto estable, resistencia a la erosión por arco y adecuación para la producción en alto volumen. Sin embargo, el AgNi10 y AgNi12 convencional puede no proporcionar la durabilidad suficiente para
los contactores HVAC modernos con mayores clasificaciones de corriente y requisitos de vida útil más prolongados.
Aumentar el contenido de níquel puede parecer una solución sencilla, pero las pruebas muestran que
más níquel no necesariamente proporciona un mejor rendimiento general .
La contrapartida de un mayor contenido de níquel
El níquel tiene un punto de fusión mucho más alto que la plata. Por lo tanto, aumentar su proporción en un material AgNi puede mejorar la resistencia a la fusión y a la soldadura por contacto.
Sin embargo, un mayor contenido de níquel también afecta a otras propiedades:
- La resistividad eléctrica aumenta
- Aumentan la dureza y la resistencia a la tracción.
- Es posible que se requiera más fuerza para abrir los contactos soldados.
- El material puede volverse más susceptible a agrietamiento superficial y porosidad bajo arcos eléctricos repetidos.
Por lo tanto, la formulación óptima debe equilibrar la resistencia a la soldadura, la conductividad, la resistencia mecánica, la estabilidad del arco y el comportamiento frente a la erosión, en lugar de simplemente maximizar el contenido de níquel.
Comparación de diferentes formulaciones de AgNi
Un estudio comparativo evaluó seis formulaciones de AgNi con diferentes contenidos de níquel y aditivos traza.
Composiciones de los materiales de contacto de AgNi (% en peso):
| Muestra |
En |
T₁ |
T₂ |
En |
| 1# |
10 |
0,5–1,0 |
0 |
Balance |
| 2# |
12 |
0,5–1,0 |
0 |
Balance |
| 3# |
15 |
0,5–1,0 |
0 |
Balance |
| 4# |
17 |
0,5–1,0 |
0 |
Balance |
| 5# |
20 |
0,5–1,0 |
0 |
Balance |
| 6# |
15 |
0,5–1,0 |
0,3–0,5 |
Balance |
T₁ es un aditivo humectante diseñado para ayudar a que la plata fundida se extienda de manera más uniforme y suprimir la formación de grietas y huecos. T₂ es un aditivo quebradizo diseñado para reducir la resistencia mecánica de las uniones soldadas, facilitando la separación de los contactos.
Los seis materiales se produjeron utilizando los mismos procesos de mezcla de polvo, sinterización, extrusión y trefilado. Posteriormente, se les dio forma de
contactos de remache de dimensiones idénticas.
Las condiciones de prueba eléctrica simuladas fueron:
- Voltaje: 220 V CA
- Corriente: 30 A
- Carga: Resistiva
- Frecuencia de funcionamiento: 1200 operaciones/hora
- Ciclo de trabajo: 20%
- Fuerza de contacto: 0,98 N
- Etapas de prueba: 50.000 y 100.000 operaciones
El rendimiento se evaluó en función de la resistividad eléctrica, la dureza, la resistencia a la tracción, el cambio de masa de contacto, la energía de arco, la fuerza de ruptura de la soldadura (la fuerza necesaria para abrir los contactos soldados) y la morfología de la superficie tras las pruebas.
Dado que la prueba de laboratorio utilizó una carga resistiva, sirvió principalmente como una comparación controlada de las diferentes formulaciones. Por lo tanto, aún se requería la validación a nivel de componente en condiciones de conmutación del compresor específicas de la aplicación.
Principales conclusiones
Las seis muestras completaron 50 000 operaciones de conmutación sin fallos de contacto.
Pérdida de masa de contacto, fuerza de rotura de soldadura y energía de arco después de 50 000 operaciones:
| Muestra |
Pérdida de masa por contacto móvil
×10⁻³ g |
Pérdida de masa por contacto estacionario
×10⁻³ g |
Fuerza media de rotura de soldadura
×(9,8 × 10⁻³) N |
Fuerza máxima de rotura de soldadura
×(9,8 × 10⁻³) N |
Energía media de arco eléctrico (mJ) |
Energía máxima de arco eléctrico (mJ) |
| 1# |
-0,5 |
1.1 |
8 |
212 |
976 |
2.695 |
| 2# |
0,7 |
1 |
8.8 |
202 |
1.127 |
2.605 |
| 3# |
0,3 |
0,8 |
9.9 |
207 |
1.063 |
2.652 |
| 4# |
1.7 |
2.1 |
11.33 |
200 |
1.189 |
3.301 |
| 5# |
2.1 |
2.8 |
13.91 |
177 |
1.321 |
3.769 |
| 6# |
0,2 |
0,9 |
8.1 |
173 |
1.049 |
2.599 |
Nota: Un valor negativo de pérdida de masa indica una ganancia de masa causada por la transferencia de material.
Menor contenido de níquel aumenta los riesgos de soldadura.
La formulación AgNi10 mostró una superficie fundida relativamente pequeña y una erosión aparente baja tras 50 000 operaciones. Sin embargo, el contacto móvil aumentó de peso debido a la transferencia de material desde el contacto fijo.
Esto indica que el material con menor contenido de níquel entró en estado fundido con mayor facilidad. Durante la apertura del contacto, el material fundido del contacto fijo se adhirió al contacto móvil.
Por lo tanto, una superficie de contacto relativamente lisa o una baja pérdida de masa aparente no necesariamente indican un mejor rendimiento. La transferencia de material puede revelar un riesgo de soldadura subyacente que podría provocar la adherencia del contacto.
Durante la prueba extendida de 100 000 operaciones, la formulación AgNi10 finalmente falló debido a una resistencia a la soldadura insuficiente.
El contenido excesivamente alto de níquel provocó agrietamiento y arcos eléctricos inestables.
Las formulaciones que contenían aproximadamente entre un 17 % y un 20 % de níquel desarrollaron grietas y poros superficiales más visibles tras repetidos cambios de formulación. La formulación con un 20 % de níquel presentó el agrietamiento más severo.

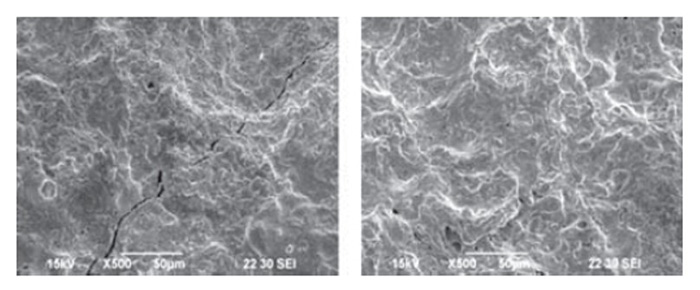

Imágenes SEM de las superficies de contacto de la muestra 4 después de 50.000 operaciones (500×)

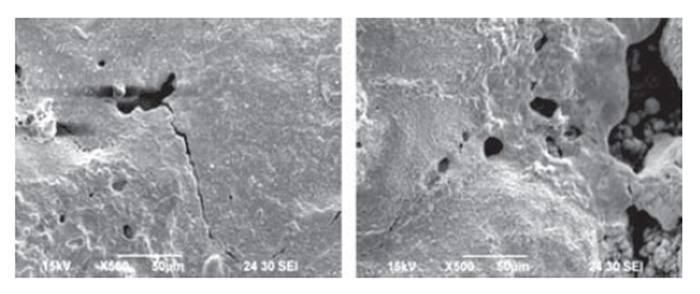

Imágenes SEM de las superficies de contacto de la muestra 5 después de 50.000 operaciones (500×)
Estos defectos pueden dificultar el movimiento del arco a través de la superficie de contacto, aumentando la probabilidad de que se produzcan nuevos arcos o arcos sostenidos. Las formulaciones con alto contenido de níquel mostraron un marcado aumento en la energía del arco a medida que avanzaban las pruebas.

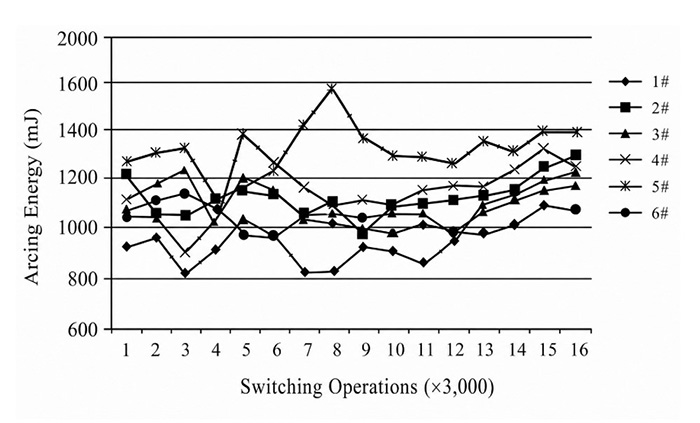

Tendencias de la energía de arco durante la prueba de 50.000 operaciones
También experimentaron mayor erosión y mayores fuerzas de rotura de soldadura. Durante la prueba de 100 000 operaciones, la formulación con un 20 % de níquel falló antes debido a que el agrietamiento superficial y el arco repetido aceleraron el deterioro del contacto.
Estos resultados demuestran que aumentar el contenido de níquel por sí solo no garantiza una mayor resistencia eléctrica.
Aproximadamente un 15 % de níquel proporcionó el mejor equilibrio general.
Entre los materiales probados, una formulación con aproximadamente un 15 % de níquel proporcionó un mejor equilibrio entre la resistencia a la soldadura y la estabilidad del arco.
La adición de una pequeña cantidad de un material frágil redujo aún más la resistencia mecánica de las uniones soldadas temporales. En comparación con una formulación similar sin el aditivo, el material optimizado produjo una fuerza de rotura de soldadura menor y menos variable.
También mostró la menor variabilidad en la energía del arco, lo que indica un comportamiento de conmutación más consistente. La formulación optimizada completó 100 000 operaciones simuladas sin fallas de contacto.
Resultados de la prueba de resistencia eléctrica extendida (Objetivo: 100 000 operaciones):
|
Muestra 1 |
Muestra 5 |
Muestra 6 |
| Operaciones finalizadas |
96.087 |
78.609 |
100.000 |
| Modo de fallo |
Fallo de soldadura |
Arco eléctrico sostenido/Cortocircuito |
Ninguno |
| Resultado de la prueba |
Fallido |
Fallido |
Aprobar |
Validación bajo condiciones AC-8b
La formulación optimizada de AgNi fue evaluada posteriormente por varios fabricantes de contactores de HVAC en condiciones más específicas de la aplicación:
- Corriente nominal de funcionamiento: 25 A
- Categoría de utilización: AC-8b
- Resistencia eléctrica requerida: 100.000 operaciones
El material superó con éxito las pruebas de resistencia eléctrica requeridas.
En ensayos previos realizados en condiciones similares, los materiales de referencia con menor contenido de níquel presentaron adherencia por contacto u otros fallos tras aproximadamente 60 000 a 80 000 operaciones. Por lo tanto, la formulación optimizada proporcionó un equilibrio más fiable entre resistencia a la soldadura, estabilidad del arco y durabilidad a largo plazo.
¿Qué implica esto para la selección de materiales AgNi?
El estudio ofrece tres lecciones prácticas para el diseño de contactores de sistemas HVAC:
1. Optimizar el contenido de níquel en lugar de maximizarlo.
Una cantidad insuficiente de níquel puede aumentar la soldadura y la transferencia de material, mientras que un exceso de níquel puede favorecer el agrietamiento, la formación de arcos inestables y mayores fuerzas de rotura de la soldadura.
2. Evaluar la composición junto con los aditivos, la microestructura y el procesamiento.
Incluso una pequeña cantidad de un aditivo puede afectar significativamente la formación y separación de las uniones soldadas. Los datos promedio de erosión por sí solos pueden no revelar la transferencia de material, el agrietamiento de la superficie o las fluctuaciones en el rendimiento de la conmutación.
3. Validar el material en condiciones de aplicación reales.
En la selección de materiales se deben tener en cuenta la corriente nominal, la categoría de utilización, la fuerza de contacto, la geometría de contacto, la temperatura de funcionamiento y la resistencia eléctrica deseada.
Conclusión
Para la aplicación de contactor HVAC evaluada en este estudio, con una corriente nominal de aproximadamente 25 A y una vida útil eléctrica objetivo de 100 000 operaciones, una formulación de AgNi con aproximadamente un 15 % de níquel ofreció el mejor rendimiento general.
La adición de una pequeña cantidad de un aditivo frágil redujo aún más la fuerza de rotura de la soldadura y mejoró la estabilidad de la conmutación, lo que permitió que el material completara tanto las pruebas de resistencia simuladas como la posterior validación AC-8b.
Estos hallazgos son específicos de la aplicación, pero resaltan un principio más amplio: el rendimiento fiable del contacto AgNi depende del equilibrio entre la composición, la microestructura, el procesamiento y las condiciones de funcionamiento, y no simplemente del aumento del contenido de níquel.
Fudar Alloy desarrolla materiales de contacto y componentes de contacto personalizados para contactores, relés y otras aplicaciones de conmutación de baja tensión.
Contáctenos para analizar la selección de materiales en función de su corriente nominal, categoría de carga, estructura de contacto, entorno operativo y requisitos de vida útil eléctrica.
