Limitaciones del proceso tradicional de preparación de AgZnO
El método de mezcla mecánica de polvos es un proceso común para la preparación de AgZnO, que se utiliza ampliamente debido a su corto ciclo de producción y su operación relativamente simple. Sin embargo, este método tiene un inconveniente importante: el polvo de ZnO es fino y se aglomera fácilmente, y no se puede dispersar uniformemente en la matriz de plata. Esta falta de homogeneidad conduce a fluctuaciones en las propiedades del material, lo que a su vez afecta la estabilidad y la vida útil de los contactos.
Avance en la dispersión ultrasónica
La dispersión ultrasónica dispersa de manera uniforme las partículas de ZnO en una matriz de plata a través de un fenómeno físico conocido como "efecto de cavitación". En concreto, cuando se transmiten vibraciones ultrasónicas a través de un líquido, se forman pequeñas burbujas dentro del líquido. Cuando estas burbujas estallan, generan pequeñas ondas de choque de fluido, que dispersan las partículas de ZnO más grandes en otras más pequeñas y evitan de manera efectiva la aglomeración de ZnO. Esta mejora del proceso hace que la estructura interna del material de contacto AgZnO sea más uniforme y estable, y mejora significativamente el rendimiento integral del material.
Organización metalográfica de productos de AgZnO preparados mediante diferentes procesos

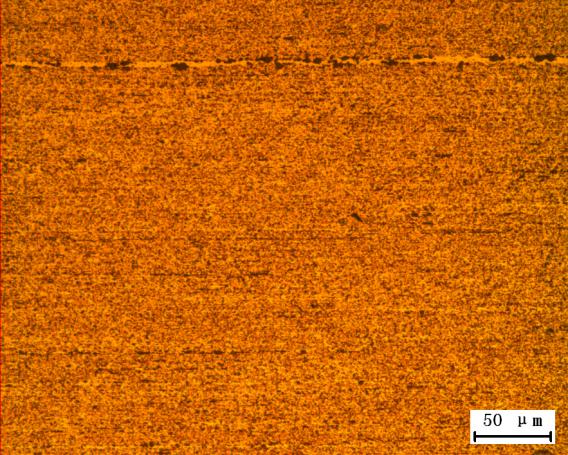

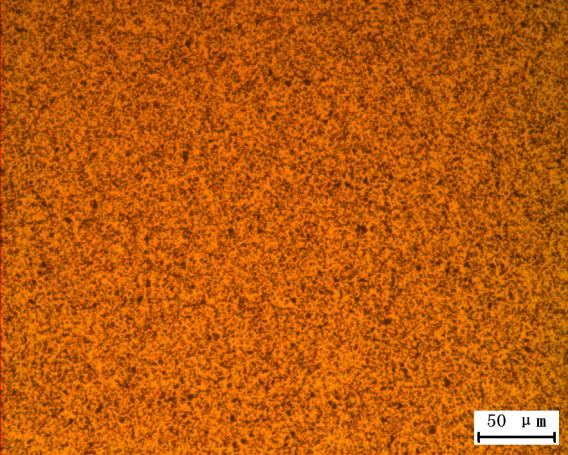

a—Mezcla mecánica de polvos b—Dispersión ultrasónica
Comparación de rendimiento: ventajas de la dispersión ultrasónica
Los materiales de AgZnO preparados mediante dispersión ultrasónica son superiores en varios aspectos:
Mayor densidad: Los materiales de AgZnO preparados mediante dispersión ultrasónica son más densos porque la dispersión homogénea de partículas de ZnO hace que sea más fácil lograr un estado denso durante el proceso de sinterización. Por el contrario, el método de mezcla mecánica tiene más poros y menor densidad debido a la aglomeración de partículas de ZnO.
|
|

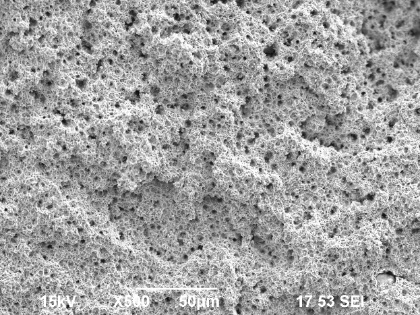

a—Mezcla mecánica de polvos 500x
|

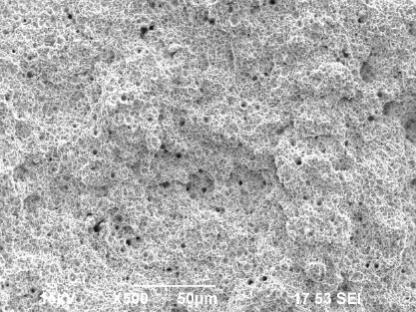

b—Dispersión ultrasónica 500x
|
|
|

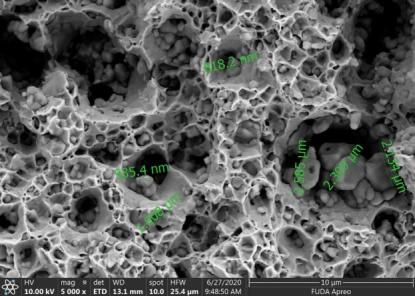

c—Mezcla mecánica de polvos 5000x
|

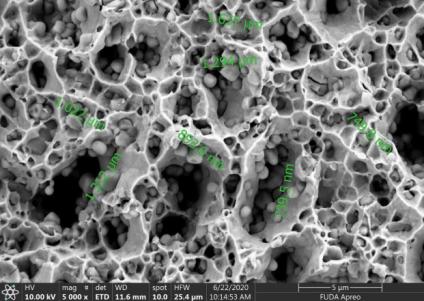

d—Dispersión ultrasónica 5000x
|
Morfología de fractura SEM de productos AgZnO preparados por diferentes procesos
Menor resistividad eléctrica: La conductividad eléctrica del material depende del área de la red conductora interna Ag-Ag. La dispersión ultrasónica aumenta esta red conductora, lo que resulta en una resistividad significativamente menor y una mejor conductividad.
Mayor dureza: El aumento de la dureza se debe al refuerzo de la matriz de plata por partículas de ZnO finas y uniformemente distribuidas. Este fenómeno se conoce como 'fortalecimiento de segunda fase', que otorga a los materiales AgZnO preparados por dispersión ultrasónica una ventaja significativa en propiedades mecánicas.
Mejor resistencia a la fractura: a partir del análisis de fractura, el material AgZnO preparado por el método de dispersión ultrasónica tiene una unión interna estrecha, que no es fácil de fracturar por fragilidad bajo la acción de la fuerza externa y muestra una excelente tenacidad.
El método de dispersión ultrasónica ofrece perspectivas de aplicación
Con la creciente demanda de materiales de contacto eléctrico respetuosos con el medio ambiente y de alto rendimiento, la dispersión ultrasónica tiene un futuro prometedor. Las ventajas de este proceso no solo se reflejan en la mejora del rendimiento del material, sino que también proporciona una solución de bajo costo y alta calidad para la producción de materiales de contacto eléctrico. En el futuro, los materiales de contacto de AgZnO de alta dispersión preparados por dispersión ultrasónica promoverán aún más la mejora del rendimiento y la protección ambiental de relés, disyuntores y otros equipos. Para obtener más información sobre AgZnO y soluciones o productos relacionados, visite
https://es.fudarworld.com/ o no dude en contactarnos.
