Las pruebas tradicionales de los materiales de contacto eléctrico se realizan habitualmente mediante muestreo, en el que solo se prueban la cabeza y la cola de todo el cable o la tira. Sin embargo, este enfoque tiende a pasar por alto los posibles defectos en la sección media. Para evaluar el rendimiento del material de forma más exhaustiva, Fudar Alloy Materials propone un nuevo método basado en la detección continua de la resistencia para lograr la inspección y evaluación completas de la fiabilidad de los materiales de contacto eléctrico.
Cómo funciona la detección de resistencia continua
La detección continua de la resistencia se basa en el concepto básico de que las propiedades físicas de un material en contacto eléctrico (por ejemplo, la densidad y la homogeneidad de la composición) tienen un impacto directo en su resistencia. En concreto, cuando un material tiene una densidad alta y una composición uniforme, la resistencia es menor y se distribuye de forma más uniforme; por el contrario, si hay huecos, defectos o fluctuaciones en la densidad dentro del material, la resistencia aumentará en consecuencia.
Al monitorear los cambios en la resistencia a lo largo de una longitud específica de cable o tira en tiempo real, la detección continua de la resistencia puede determinar con precisión la homogeneidad e integridad de un material. Este método permite realizar pruebas no destructivas, eliminando la necesidad de operaciones destructivas asociadas con las pruebas tradicionales, y es más adecuado para el proceso de producción de materiales de contacto eléctrico de alto valor, como
las aleaciones de plata .

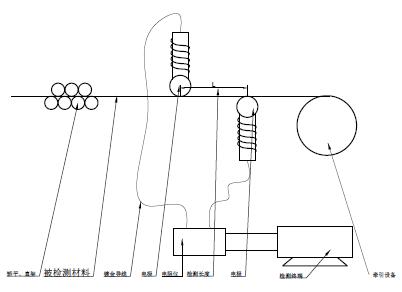

Diagrama de detección de resistencia continua
Pasos principales de la prueba:
1. Enderezamiento del material y disposición de los electrodos: En primer lugar, el material bajo prueba (tira o alambre) se somete a una operación de nivelación para garantizar la rectitud del material. Posteriormente, el material pasa a través de un electrodo de rodillo especial y la resistencia del material se detecta en tiempo real utilizando el electrodo.
2. Detección de resistencia: Los electrodos se conectan a la terminal de análisis de datos a través de un medidor de resistencia de alta precisión y registran continuamente el valor de resistencia del material en cada posición. El sistema de análisis muestra visualmente los cambios de resistencia a través del trazado de datos y, al mismo tiempo, realiza análisis como la varianza y el valor promedio. Cuando el valor de resistencia excede el umbral establecido, el sistema emitirá automáticamente una alarma.
3. Control de temperatura: Para evitar que el aumento de temperatura inducido por fricción afecte la precisión de la medición, el electrodo de rodillo se mantiene a una temperatura constante mediante agua de refrigeración, lo que garantiza la precisión de la detección de resistencia.
4. Análisis de datos: Cualquier fluctuación anormal de resistencia durante la medición puede indicar un problema con la densidad, la composición o la estructura del material. Por ejemplo, las fluctuaciones en el centro del material pueden estar relacionadas con inconsistencias estructurales internas, mientras que las diferencias de resistencia entre la cabeza y la cola pueden ser causadas por cambios de densidad o huecos en el proceso de extrusión.
Ventajas técnicas: desde el muestreo hasta la inspección completa Innovación
1. Precisión de inspección mejorada: mientras que los métodos de muestreo tradicionales tienden a pasar por alto defectos ocultos en el material, la medición de resistencia continua puede inspeccionar todo el cable en tiempo real, evitando las limitaciones del muestreo.
2. Pruebas no destructivas: en comparación con los métodos tradicionales que requieren el corte de muestras, la detección de resistencia continua logra la protección de la integridad del material a través de pruebas no destructivas, lo que es especialmente adecuado para materiales costosos como las aleaciones de plata.
3. Amplia gama de aplicaciones: el método no solo es aplicable a materiales de contacto eléctrico comunes como AgSnO2, sino que también se puede extender a otros tipos de aleaciones de contacto eléctrico para proporcionar un medio más eficiente de evaluar la calidad de los materiales en el proceso de producción.
Resultados experimentales y validación
Nuestro equipo de investigación aplicó este método de prueba a la prueba de cables de materiales de contacto eléctrico AgSnO2
y descubrió que existe una densidad desigual entre la cabeza y la cola del material, lo que provoca fluctuaciones significativas en la resistencia. Un examen más detallado de la organización metalográfica del material confirmó la precisión de los problemas revelados por el método de detección de resistencia continua. Este resultado muestra que el método puede identificar eficazmente posibles defectos en el proceso de producción, proporcionando datos para respaldar la optimización del proceso de producción y la mejora de la calidad del producto.

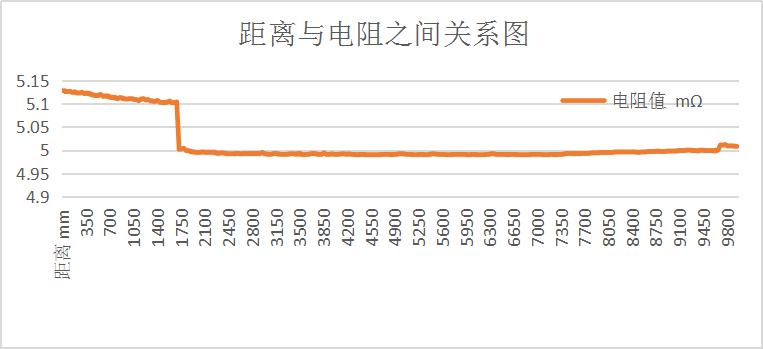

Gráfica de distancia versus resistencia

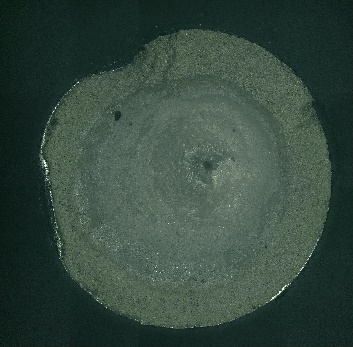

Metalografía de materiales extruidos al final de la fractura por contracción

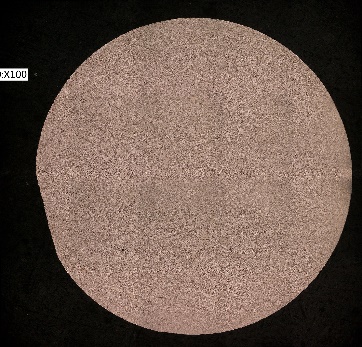

Metalografía de la Cabeza del Material Extruido

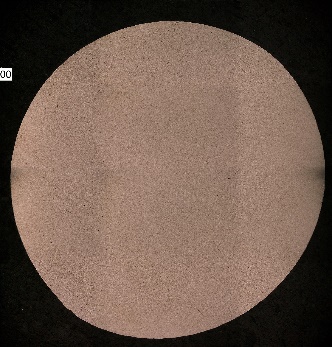

Metalografía de la parte central del material extruido
Conclusión
La aplicación exitosa del método de detección de resistencia continua marca un avance importante en la tecnología de prueba de materiales de contacto eléctrico. No solo mejora la exhaustividad y precisión de la evaluación de las propiedades del material, sino que también permite realizar pruebas no destructivas del material durante todo el proceso. Se espera que este método se utilice más ampliamente en la producción de materiales en el futuro, lo que brindará un fuerte respaldo para mejorar la estabilidad y la vida útil de los equipos eléctricos. Para obtener más información sobre las soluciones de Fudar o para programar una consulta con nuestros expertos, no dude en ponerse en contacto con nosotros.
