¿Por qué optimizar el proceso de limpieza y horneado del polvo de plata?
El polvo de plata se utiliza ampliamente en los campos de la electrónica y la electricidad, y sus partículas ultrafinas requieren una distribución controlada del tamaño de partícula y la morfología en la fabricación. El proceso tradicional tiene los siguientes problemas:
1. Limpieza incompleta: las impurezas residuales pueden afectar las propiedades eléctricas del polvo de plata.
2. Horneado desigual: el proceso de horneado a alta temperatura conduce fácilmente a la aglomeración de partículas o al aumento del tamaño de las partículas, lo que afecta la calidad del producto final.
Al optimizar el reactivo de limpieza y la temperatura de horneado, se pueden superar estas deficiencias y se puede preparar un polvo de plata ultrafino de alta calidad.
Metodología de investigación y plan de optimización
Proceso de preparación de polvo de plata
- Materias primas e instrumentos: Elija lingotes de plata de alta pureza , prepare una solución de nitrato de plata y redúzcala a polvo de plata mediante el método de reducción con hidrazina hidratada.
Reactivos de limpieza: Para reducir los residuos de impurezas, utilice agua desionizada, etanol anhidro, ácido oleico y otros reactivos varias veces .
- Condiciones de horneado: Utilice un horno común y de vacío para hornear el polvo de plata a diferentes temperaturas.
Diseño experimental
En el estudio se utilizaron nueve esquemas de limpieza y horneado diferentes (consulte la Tabla 1) para investigar los efectos de los reactivos de limpieza y las temperaturas de horneado en las propiedades de los polvos de plata, respectivamente.
Tabla 1 Diferentes planes de limpieza y horneado
|
Condiciones
Plan |
Reactivos de limpieza |
Tipos de hornos |
Temperaturas de horneado℃ |
| 1 |
Agua desionizada |
Normal |
150 |
| 2 |
Agua desionizada |
Vacío |
150 |
| 3 |
Etanol anhidro |
Vacío |
50 |
| 4 |
Etanol anhidro |
Vacío |
100 |
| 5 |
Etanol anhidro |
Vacío |
150 |
| 6 |
Etanol anhidro |
Vacío |
200 |
| 7 |
Etanol anhidro |
Vacío |
250 |
| 8 |
Agua desionizada |
Vacío |
100 |
| 9 |
Etanol anhidro + ácido oleico |
Vacío |
100 |
|
|
|

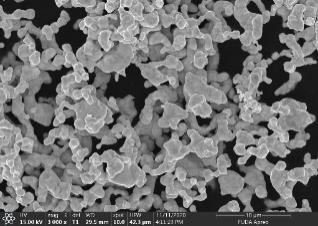

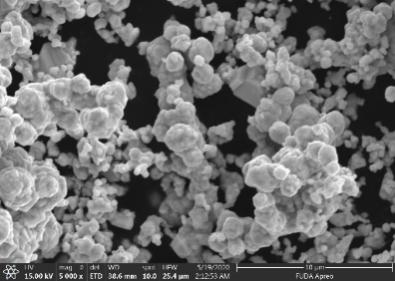

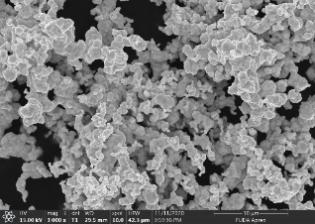

| Plan 1 |
Plan 2 |
Plan 3 |
|
|
|

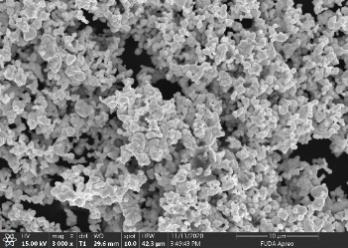

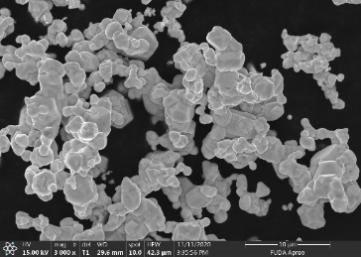

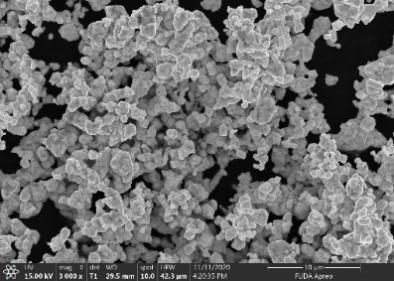

| Plan 4 |
Plan 5 |
Plan 6 |
|
|
|

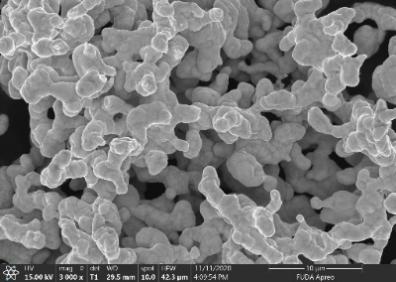

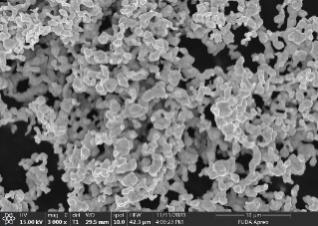

| Plan 7 |
Plan 8 |
Plan 9 |
Principales hallazgos y análisis
Efecto de la temperatura de horneado en el tamaño de partícula del polvo de plata
- A medida que aumenta la temperatura de secado, las partículas de polvo de plata se vuelven gradualmente más grandes. Esto se debe a que la alta temperatura mejora la actividad de los átomos en la superficie de las partículas y promueve la difusión y aglomeración entre las partículas.
- Se recomienda que la temperatura de horneado no sea superior a 100 °C para garantizar la estabilidad de la morfología de las partículas.
Selección de reactivos de limpieza
- Los polvos de plata limpiados con etanol anhidro y luego horneados tienen un tamaño de partícula más pequeño que los limpiados con agua desionizada. Esto se debe al hecho de que la baja tensión superficial del etanol anhidro reduce las fuerzas capilares entre partículas, reduciendo así el riesgo de aglomeración.
- El reactivo de limpieza se mezcla con ácido oleico agregado para formar una capa protectora en la superficie del polvo de plata, lo que reduce significativamente la aglomeración electrostática durante el tamizado y facilita la mezcla del polvo de plata con otros polvos metálicos en el procesamiento posterior.
Análisis de densidad aparente y tamaño de partículas
- Bajo la condición del mismo reactivo de limpieza, la densidad y el tamaño de partícula del polvo de plata horneado a baja temperatura son menores; el horneado a alta temperatura conduce a un aumento en la densidad y el tamaño de partícula.
- En conjunto, la combinación de horno de vacío y solución de etanol anhidro y ácido oleico puede producir polvo de plata de alta calidad con distribución uniforme del tamaño de partícula y densidad aparente moderada.
Valores de densidad aparente y tamaño de partícula promedio de polvos de plata preparados mediante diferentes procesos de lavado y horneado
Plan de condiciones |
Densidad aparente g/ cm3 |
Tamaño medio de partícula
μm |
| 1 |
0,91 |
3.48 |
| 2 |
0,89 |
3.38 |
| 3 |
0,75 |
2.13 |
| 4 |
0,75 |
2.22 |
| 5 |
0,78 |
2,95 |
| 6 |
0,84 |
3.35 |
| 7 |
0,91 |
3,97 |
| 8 |
0,82 |
2,75 |
| 9 |
0,72 |
2.22 |
Aplicaciones prácticas y perspectivas futuras
El proceso optimizado de preparación de polvo de plata puede mejorar significativamente el rendimiento de los contactos eléctricos a base de plata:
1. Organización metalográfica más homogénea: evita la aglomeración de partículas y garantiza la conductividad eléctrica y la estabilidad.
2. Mayor eficiencia de procesamiento: reduce el problema de la agregación electrostática y mejora la fluidez y la mezcla del polvo.
3. Gama más amplia de aplicaciones: se puede aplicar a la producción de dispositivos electrónicos de alta precisión y materiales de contacto eléctrico.
Las futuras direcciones de investigación pueden centrarse en el desarrollo de reactivos de limpieza más respetuosos con el medio ambiente y eficientes, así como en la automatización adicional del proceso de horneado para mejorar la escala y la estabilidad de la producción de polvo de plata. La optimización del proceso de limpieza y horneado del polvo de plata no solo es un gran avance en la ciencia de los materiales, sino que también proporciona un fuerte apoyo para la aplicación industrial de materiales de contacto eléctrico de alto rendimiento. Si tiene alguna pregunta sobre el proceso de preparación de polvo de plata, no dude en contactarnos.
