AgSnO₂ se utiliza ampliamente en contactos de relé porque ofrece una combinación útil de conductividad eléctrica, resistencia a la soldadura y resistencia a la erosión por arco. Sin embargo, el rendimiento no está determinado únicamente por la composición química. El tamaño y la distribución de las partículas de óxido, junto con la dureza y el contenido de aditivos, también influyen en el comportamiento de los contactos durante la conmutación.
El estudio resumido aquí comparó un material AgSnO₂ convencional con una formulación modificada bajo las mismas condiciones de carga de lámpara automotriz. El material modificado alcanzó aproximadamente un 60 % más de vida característica en la prueba de contacto simulada y un 46 % más de vida característica en relés completos. Los resultados ayudan a explicar por qué el diseño del material debe adaptarse a la carga real del relé.
¿Qué comparó el estudio?
Ambos materiales se produjeron mediante oxidación interna, se procesaron en
alambre de aleación de plata de 1,4 mm y se conformaron en frío para fabricar remaches de contacto. Ambos contenían un 85,5 % en peso de Ag y un 4 % de In₂O₃, mientras que el SnO₂ constituía el resto. Utilizaron el mismo sistema de aditivos, pero el material modificado contenía un 2 % en peso de aditivos, frente al 1 % en el material convencional.
Los
remaches de contacto se evaluaron en una prueba de contacto simulada y en relés automotrices completos bajo el mismo perfil de carga de lámpara de 13,5 V. Las principales condiciones de prueba y los criterios de fallo se resumen en la Tabla 1.
Tabla 1. Principales condiciones de la prueba eléctrica
| PARÁMETRO DE PRUEBA |
CONDICIÓN |
Perfil de carga
|
Carga de lámpara automotriz simulada
|
Tensión
|
13,5 V CC
|
Corriente
|
90 A de irrupción; 20 A en régimen permanente
|
Ciclo de conmutación
|
1 s encendido / 1 s apagado; funcionamiento hasta el fallo
|
Criterios de fallo
|
Prueba simulada: fuerza de soldadura superior a 30 g durante cinco operaciones consecutivas. Prueba del relé: caída de tensión superior a 1,35 V.
|
¿Qué cambió en el material modificado?
La microscopía electrónica de barrido mostró una diferencia clara entre ambos materiales. La mayoría de las partículas de óxido del material convencional eran inferiores a 1 µm. El material modificado contenía una mayor proporción de partículas más grandes, incluidas partículas de aproximadamente 1 µm.

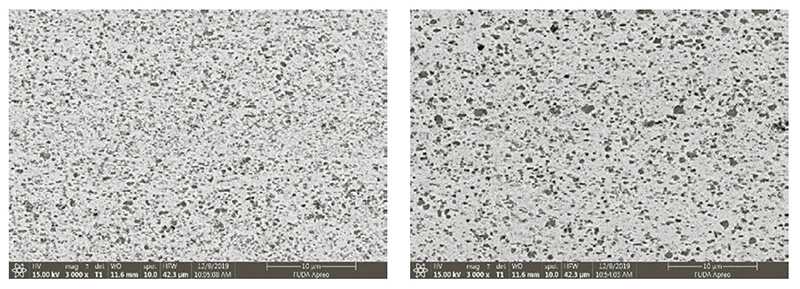

(a) AgSnO₂ convencional, 3.000× (b) AgSnO₂ modificado, 3.000×
Figura 1. Microestructuras SEM de los materiales AgSnO₂ convencional y modificado a 3.000×.
Este cambio en la distribución de las partículas modificó el equilibrio de las propiedades del material. El material convencional era más duro y resistente. El material modificado era más blando pero más dúctil, con un alargamiento que aumentó del 17 % al 25 %. También presentó una resistividad eléctrica ligeramente inferior, lo que indica una conductividad ligeramente mejor. La densidad permaneció sin cambios.
Tabla 2. Propiedades mecánicas y físicas de los dos materiales AgSnO₂.
| PROPIEDAD |
CONVENCIONAL |
MODIFICADO |
Dureza (HV0.3)
|
120,7
|
101,3
|
Resistencia a la tracción (MPa)
|
382
|
330
|
Alargamiento (%)
|
17
|
25
|
Resistividad eléctrica (µΩ·cm)
|
2,47
|
2,40
|
Densidad (g/cm³)
|
9,75
|
9,75
|
En los contactos de relé, una mayor dureza no siempre es mejor. Un contacto más duro puede rebotar con mayor intensidad al cerrarse. Cada rebote separa y vuelve a conectar brevemente las superficies de contacto, creando oportunidades adicionales para la formación de arcos. Bajo las condiciones de este estudio, la menor dureza del material modificado ayudó a que el par de contactos se cerrara de forma más estable.
Mayor vida útil bajo la misma carga de lámpara
Se realizaron cinco pruebas para cada material en ambos formatos de prueba. El análisis de vida útil mostró la misma tendencia de rendimiento en ambos formatos, y el material modificado tuvo una mayor duración en ambos casos.
En la prueba de contacto simulada, la vida característica aumentó de 146.573 operaciones para el material convencional a 234.856 operaciones para el material modificado, una mejora de aproximadamente el 60 %. En los relés completos, la vida característica aumentó de 174.153 a 254.698 operaciones, lo que representa una mejora del 46 %.
Tabla 3. Vida característica en operaciones. Los valores entre paréntesis son intervalos de confianza del 95 %.
| FORMATO DE PRUEBA |
CONVENCIONAL |
MODIFICADO |
MEJORA |
Prueba de contacto simulada
|
146.573 (139.585-153.908) |
234.856 (230.279-239.977) |
+60,2 %
|
Prueba de relé completo
|
174.153 (167.314-181.272) |
254.698 (250.795-258.661) |
+46,2 %
|
La concordancia entre ambos métodos de prueba es importante porque una prueba de contacto simulada no puede sustituir la validación en el relé final. En este caso, sin embargo, ambos métodos mostraron la misma tendencia general, lo que proporciona una evidencia más sólida de que el material modificado ofreció una ventaja de rendimiento real bajo la carga de lámpara evaluada.
El estudio utilizó un número limitado de pruebas, por lo que los valores exactos de vida útil solo se aplican a los materiales y condiciones evaluados. No deben considerarse como una vida útil garantizada para todos los diseños de relés o entornos de funcionamiento.
¿Por qué duró más el material modificado?
La mejora puede explicarse mediante una sencilla cadena de acontecimientos. Como el material modificado era más blando, los contactos absorbían una mayor parte del impacto de cierre. Rebotaban menos veces y, por lo tanto, tenían menos oportunidades de separarse y generar otro arco inmediatamente después del cierre.
Los arcos que se produjeron también fueron menos intensos. Durante la mayor parte de la prueba simulada, el material modificado mostró una menor energía de arco y una menor duración del arco. La fuerza de soldadura fue aproximadamente 0,04 N inferior durante gran parte de la prueba. Las principales diferencias se resumen en la Tabla 4, mientras que la Figura 2 muestra cómo cambiaron la energía y la duración del arco durante la prueba.
Tabla 4. Comportamiento típico de conmutación durante la mayor parte de la prueba de contacto simulada.
| INDICADOR DE CONMUTACIÓN |
CONVENCIONAL |
MODIFICADO |
Rebote de contacto
|
Normalmente 4-9 rebotes
|
Normalmente 0-6 rebotes
|
Energía de arco
|
Aproximadamente 20-50 mJ
|
Aproximadamente 10-30 mJ
|
Duración del arco
|
Aproximadamente 1,7-2,0 µs
|
Aproximadamente 1,5-1,75 µs
|

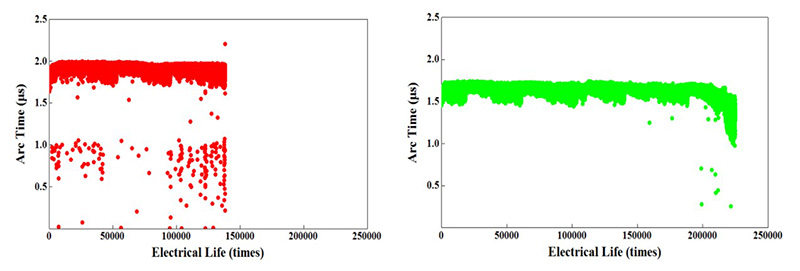

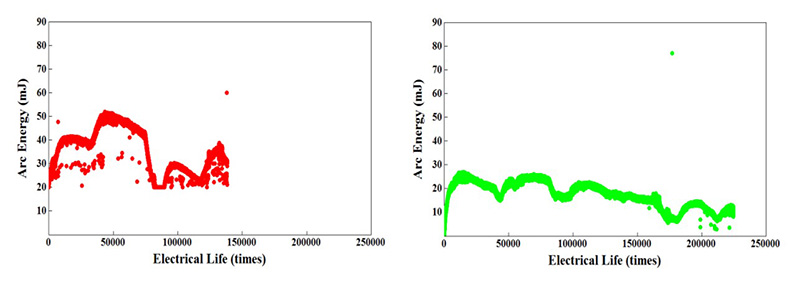

(a) Convencional - energía de arco (b) Modificado - energía de arco
(c) Convencional - duración del arco (d) Modificado - duración del arco
Figura 2. Energía y duración del arco de los materiales AgSnO₂ convencional y modificado.
En términos sencillos, el material modificado siguió una cadena de comportamiento más favorable: un material de contacto más blando produjo menos rebotes; menos rebotes redujeron la formación de arcos adicionales; y una menor intensidad del arco ralentizó el daño superficial. Esto no eliminó el desgaste, pero retrasó el momento en que el daño comenzó a desestabilizar la conmutación.
¿Qué revelaron las superficies de contacto?
Las superficies posteriores a la prueba mostraron que los dos materiales no simplemente se desgastaron a diferentes velocidades. Desarrollaron diferentes tipos de daño.
En el material convencional, el material se desplazó desde el contacto estacionario hacia el contacto móvil. Esto creó un depósito elevado en un lado y una cavidad correspondiente en el otro. Las superficies rugosas e irregulares hicieron que los contactos fueran más propensos a soldarse entre sí, lo que se convirtió en la principal causa de fallo.
El material modificado mostró una menor transferencia direccional. La pérdida de material se produjo principalmente en el contacto estacionario y se distribuyó de forma más uniforme por el área de contacto. La superficie permaneció relativamente lisa en lugar de formar el mismo patrón pronunciado de depósito y cavidad. Esto ayudó a retrasar la soldadura de los contactos, aunque el desgaste continuó acumulándose.

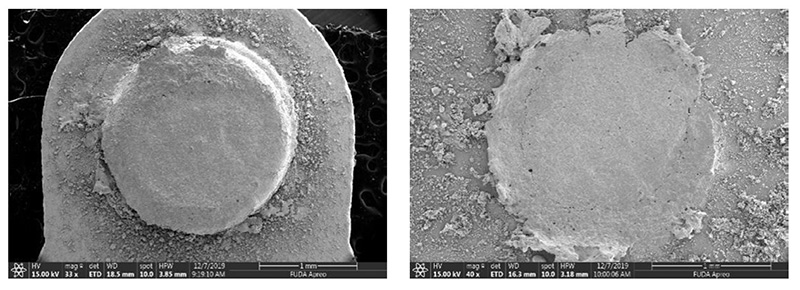

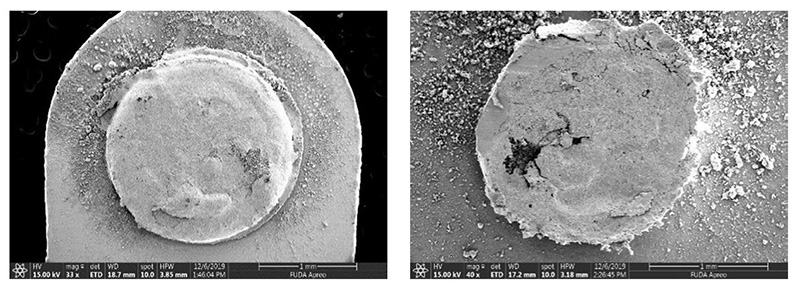

(a) Convencional - contacto móvil (b) Convencional - contacto estacionario
(c) Modificado - contacto móvil (d) Modificado - contacto estacionario
Figura 3. Superficies de contacto posteriores a la prueba en el momento del fallo: material convencional, 138.260 operaciones; material modificado, 224.795 operaciones.
En la prueba simulada, la fuerza de soldadura del material modificado comenzó a aumentar después de aproximadamente 100.000 operaciones y aumentó rápidamente por encima de 200.000 operaciones. El fallo final estuvo asociado con la pérdida acumulada de material del contacto estacionario y con una fuerza de soldadura que superó el límite de la prueba. Por lo tanto, el material modificado prolongó el tiempo hasta el fallo, pero no evitó el daño de forma indefinida.
¿Qué significa esto para el diseño de relés?
Los resultados señalan tres lecciones prácticas para aplicaciones de relés automotrices y otras aplicaciones de relés de CC con alta corriente de irrupción:
- Diseñar según el perfil de carga. Un material que funciona bien con una carga determinada puede no ofrecer el mismo equilibrio con otra. Las cargas de lámparas hacen especialmente importante la estabilidad de los contactos y la resistencia a la soldadura.
- Una mayor dureza no siempre significa una vida útil más larga. En esta prueba, el material modificado más blando absorbió una mayor parte del impacto de cierre, reduciendo el rebote y la formación adicional de arcos que puede producirse posteriormente.
- La selección del material debe equilibrar varias propiedades. La conductividad, la dureza, la estabilidad de los contactos, la resistencia a la erosión y la resistencia a la soldadura deben equilibrarse de acuerdo con las condiciones reales de conmutación de la aplicación.
Conclusión
Bajo la carga de lámpara automotriz de 13,5 V evaluada, el material AgSnO₂ modificado proporcionó una mayor vida eléctrica, menor energía de arco, menor duración del arco y una transferencia de material menos severa que el material convencional. Su mayor contenido de aditivos, su distribución de partículas de óxido más gruesas y su menor dureza estuvieron asociados con un funcionamiento más estable de los contactos y un patrón diferente de daño superficial.
La conclusión general es sencilla: el mejor
material para contactos eléctricos no es simplemente la opción más dura o más conductora. Un rendimiento fiable requiere equilibrar la composición, la microestructura y las propiedades mecánicas de acuerdo con la carga real. Para los relés con carga de lámpara, reducir el rebote y limitar la intensidad del arco puede ser tan importante como la conductividad básica del material.
